一.設計說明
國家質檢總局頒發的《壓力容器安全技術監察規程》（99版）第49條規定：快開門式壓力容器的快開門（蓋）應設計安全聯鎖裝置并具有以下功能：
1.當快開門達到預定關閉部位方能升壓運行的聯鎖控制功能。
2.當壓力容器的內部壓力完全釋放，安全聯鎖裝置脫開后，方能打開快開門的聯鎖聯動功能。
3.具有打開快開門的聯鎖聯動功能。

根據該規定，我公司于2006年9月1日研制成功YKL-1型壓力容器快開門安全聯鎖裝置，并獲得河南省質量技術監督局特種設備安全監察處頒發的《關于快開門壓力容器安全聯鎖裝置安裝使用的批準書》，于2007年7月6日榮獲中華人民共和國質量監督檢驗檢疫總局頒發的《特種設備制造許可證》，編號:TSF241004-2011。生產**高峰時年產量3千臺以上，為國內近100家壓力容器生產企業直接配套。

經過八年的生產使用，經驗積累、市場調查，目前市場聯鎖裝置同類產品普遍存在以下問題：

1.執行器安全銷一般采用5N電磁鐵牽引，操作麻煩，進出銷靠人工而不是自動，因操作失誤，比如在零壓時沒按“出銷”鍵，而先行用手搖減速機旋轉開門，造成卡銷，致使電磁鐵燒壞事故經常發生。
2.執行器不防雨，220V供電設備在高溫潮濕環境中、露天下雨時，如遮蓋不及時，工作狀態可想而知······設備損壞、漏電、跳閘、觸電。對快開門壓力容器正常運行帶來很大的安全隱患。為此我公司技術人員投入近兩年時間，進行全面徹底的技術創(chuàng )新，終于成功研發了YKL－2型壓力容器快開門安全聯鎖裝置。

YKL-2型壓力容器快開門安全聯鎖裝置顯著的特點：
1.采用動力強勁的減速電機作為執行結構的傳動，推力（扭矩）達到50kg/cm，是5N牽引電磁鐵的10倍，安全銷進退靈活有力，不易卡銷，經久耐用，可靠性強。
2.本裝置采用12伏直流工作電壓，杜絕了漏電、觸電事故發生。
3.執行器結構牢固體積小，采用了密封防雨防塵技術，防護等級達IP65，在露天環境可長期正常工作。
4.操作簡便，根據釜門關閉情況和釜內壓力自動進退銷，不需人工操作。

綜上所述YKL－2型聯鎖裝置功能齊全、使用方便、安全可靠、經久耐用，真正具有打開快開門的聯鎖聯動功能。為快開門壓力容器安全運行提供了有力保障，堪稱快開門式壓力容器的保護神。

二、技術指標
1.使用范圍：所有快開門壓力容器（如蒸壓釜、硫化罐、滅菌鍋、消毒柜等。特殊型號訂做）
2.工作溫度：-30℃—80℃
3.工作壓力0—4.0Mpa
4.電源電壓：AC220V/50Hz
5.工作電壓：DC12V
6.安全銷行程：≤30mm
7.耗電功率：≤25W
8.儀器尺寸：控制器： 300×250×140mm 執行器： 80×80×200mm

三、工作原理
1.通過快開門行程開關來確定快開門是否達到預定關閉部位，當“釜門閉合”綠色指示燈亮，執行器3安全銷自動退銷解鎖，表示快開門已達到預定關閉部位，此時蒸壓釜（或其它壓力容器）可以升壓運行。當“釜門未合”蘭色指示燈閃爍亮時，表明快開門未達到預定關閉部位，執行器3安全銷自動進銷，將進氣閥門鎖定，無法開閥加壓運行，從而實現快開門達到預定關閉部位方能升壓運行的聯鎖控制功能。
2.零壓開門：本裝置采用了電接點壓力表（或靈敏度高的壓力控制器）獲取壓力信號，當壓力容器內部壓力完全釋放，電接點壓力表（或壓力控制器）給出零壓信號，主控制器發出零壓提示，“零壓”指示燈閃亮、“警聲”響，執行器1、執行器2的安全銷自動退銷解鎖，安全聯鎖裝置脫開，此時可以打開快開門。
3.有壓聯鎖：當壓力容器內部有壓力存在，電接點壓力表（或壓力控制器）給出有壓信號，“有壓”指示燈亮，同時執行器1、執行器2安全聯鎖自動進銷，鎖定釜門，此時快開門無法開啟。
4.超壓報警：當壓力容器內的壓力超過電接點壓力表上的上限設定值時，主控制器發出超壓報警信號,“超壓”紅色警燈閃亮，“警聲”響亮。引起值班人員的警覺，采取相應的操作程序。
總之，對于快開門的聯鎖控制，主要表現在兩個方面。一是壓力容器內有壓，禁止帶壓開門。二是快開門未合，禁止進氣升壓。
四、使用說明
1.當“零壓”指示燈亮和“零壓退銷”指示燈亮，發出6循環警響，執行器1、執行器2安全銷自動退回解鎖，說明壓力容器內壓力降至零壓，提醒值班人員，可以開門出料，按“消警”按鈕，警聲即停。
2.當壓力容器內裝料結束后，快開門達到預定關閉部位“釜門閉合”指示燈亮，執行器3安全銷退銷解鎖，此時可以打開進氣閥升壓。
3.當壓力容器內的壓力脫離“零壓”后，“有壓”“有壓進銷”指示燈亮，執行器1、2的安全銷進銷鎖定釜門，釜門無法打開。
4.當壓力容器內部壓力逐漸升高接近預定工作壓力上限時，實時關閉進氣閥，進入蒸養保壓階段。當超過工作壓力上限時，“超壓”警燈閃亮，發出六循環警響，提醒操作人員采取相應排氣降壓等措施。防止超壓運行事故發生，確保運行安全。值班人員警覺后，可按“消警”鍵解除警報，但“超壓”警燈閃亮，直到超壓狀態解除方止。
5.當壓力容器完成一個生產過程，需要開門時，先打開壓力容器上的主排氣閥，進行排氣降壓。當壓力降到零壓（壓力控制器0.02Mpa）時，“零壓”指示燈閃亮，“零壓退銷”指示燈亮，執行器1、執行器2安全銷自動退銷解鎖，允許釜門開啟。此時完成一個工作周期。
五、安裝調試

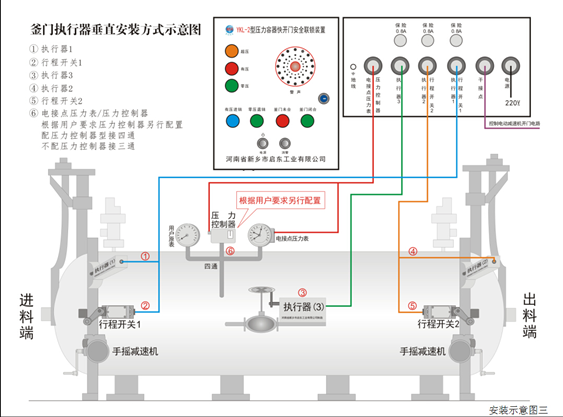

1.將主控箱安裝在便于觀察操作、防水防雨的地方，接通AC220V電源。將三通（壓力控制需配四通）安裝在進料端釜門上部原壓力表處。
執行器 1、行程開關1置于進料端，執行器2、行程開關2置于出料端，執行器3置于進氣閥端。
2.對于快開門的聯鎖控制，本裝置用安全銷來鎖控快開門，鎖控方式有以下幾種：

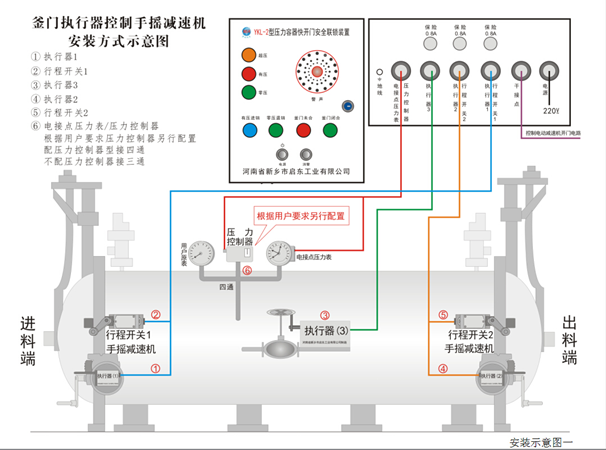

2.1.控制手搖減速機安裝法
將執行器1、執行器2分別安裝進料端和出料端的手搖減速機端蓋上，如安裝示意圖一所示，執行器在有壓進銷時，安全銷桿阻擋住手搖減速機搖柄，搖柄不能轉動，快開門無法打開。只有“零壓”時，“零壓退銷”安全銷桿不再阻擋搖柄，搖動減速機，開啟快開門。

2.2.平行支架安裝法

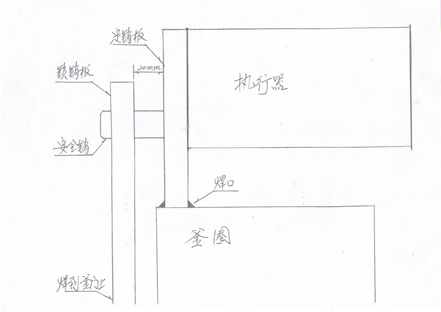

直接控制快開門，將快開門關閉到位，接通主控箱電源，將“壓力控制器，電接點壓力表”航空插頭拔掉，（模擬有壓狀態）。此時執行器1、執行器2，安全銷應進銷。安全銷行程≤30mm，安裝方法見下圖與安裝示意圖二。

將執行器定銷板焊接到壓力容器釜圈上，鎖銷板焊接到釜門上，定銷板與鎖銷板距離L≤20mm。零壓時，安全銷自動退銷，從鎖銷板拔出，快開門不受控制。有壓時，安全銷伸出，即進銷，安全銷通過定銷板和釜門鎖銷板穿插鎖定，快開門受控開不開。

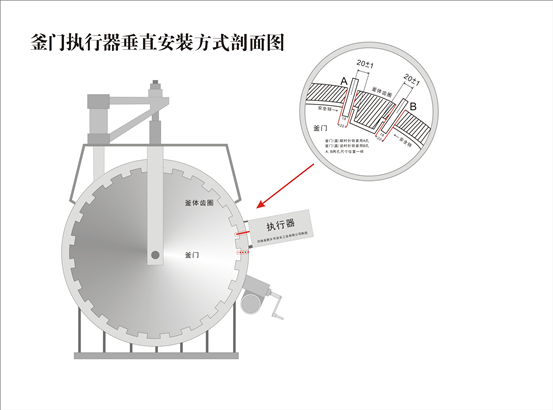

2.3.垂直打孔安裝法。（見安裝示意圖三）

2.3.1．測量容器殼體齒圈的內齒面距密封面距離的1/2處到釜體斷面的實際尺寸，在齒圈外壁上畫安全銷縱中心線。
2.3.2．將壓力容器的快開門裝置關好，使其處于鎖緊閉合到位，確認鎖緊及開啟方向，按《安全聯鎖裝置安裝圖》規定，在外齒圈鎖緊時的前進方向，距殼體內齒圈前端20±1mm在齒圈上畫安全銷孔橫中心線，兩點交叉處為銷孔圓心。
2.3.3．固定磁座鉆，鉆安全銷Φ22孔。
2.3.4．安裝執行器要保證安全銷在孔內自由出入，并用焊條電弧焊將執行器與外齒圈可靠點焊成一體，安裝方法如下圖

2.4.控制電動減速機安裝法

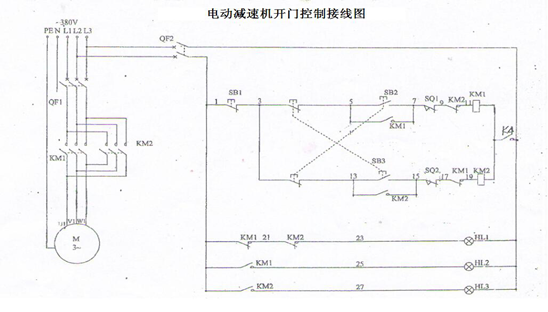

將主控箱輸出的常開干接點K4串入電動減速機電路，如下圖：

    當壓力容器內存有壓力時，K4斷開，電動機不能運轉，無法開啟快開門，當壓力容器內壓力低至（0.02Mpa）時，即零壓時K4閉合，按“開”SB3按鈕，電動機反向運轉，快開門打開。
3.把壓力容器進料端原壓力表取下，加裝一個專用三通（出廠時裝置配有）再分別裝上電接點壓力表、原壓力表。（見安裝示意圖一、二、三）要求精準控制零壓的用戶，可訂貨時要求配置壓力控制器，此配置需配四通，分別安裝電接點壓力表、壓力控制器和原普通壓力表。壓力控制器出廠時壓力下限設定為0.02Mpa，用戶不可再調。電接點壓力表壓力上限設定為1.2Mpa，用戶也可根據本單位工作需要自行設定上限值。用戶若用電接點壓力表取零壓信號，其方法：先將壓力下限指針左旋到底，在壓力表示值零
